これまでの調査において、塩素が中塗り層まで浸透していることが明らかとなっており、これが上塗りと中塗りの層間剥離の要因として考えられました。そこで塩化物由来の劣化因子（塩酸等）による劣化促進塗膜と実橋劣化塗膜を赤外線分光試験（顕微ATR法）により比較し、劣化要因を調査した結果、スペクトルは塩酸が作用した塗膜と類似していることが明らかとなりました。剥離要因については、さらなる調査を継続しています。

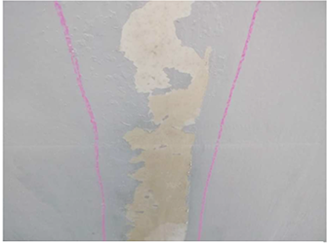

無機ジンク層の剥離（写真上）を確認した近辺の塗膜を採取しＸ線回折試験を実施した結果、右図に示すように亜鉛酸化度が増すほど付着力が低下する傾向があることがおおむね確認できました。亜鉛の酸化には、酸素や水蒸気が必要となることから、塗膜（上塗、中塗、下塗）の気体透過試験等により剥離要因の調査を行っています。
