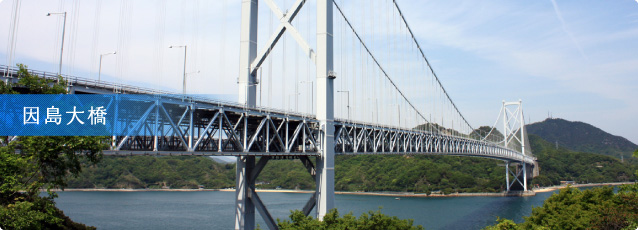

因島大橋

因島大橋 1983年12月供用

因島大橋
形式 3径間2ヒンジ補剛トラス吊橋
橋長 1,270m
支間割 250+770+250=1,270m
ケーブル径 618mm(ラッピング含まず)
塔高 145m(TP0mから)
桁下高 50m(略最高高潮面より)
上部工鋼重 約29,700t
下部工コンクリート量 約122,000m³
下部工鋼重 約5,400t

因島大橋は1983年に、本州四国連絡橋の最初の吊橋として完成しました。中央支間長770mは完成当時日本最長でした。ケーブル架設に世界で初めて素線数127本のプレハブストランドが採用され架設工程の短縮が図られたことや、国内では初めて吊橋に鋼床版が採用されて死荷重の軽減が図られたこと、景観への配慮など、その後の本州四国連絡橋の吊橋において標準となる技術が確立されました。因島大橋の完成は、本州四国連絡橋の吊橋が、安全性、信頼性、確実性、経済性をめざして長大化への道を歩み始めた確かな一歩となりました。

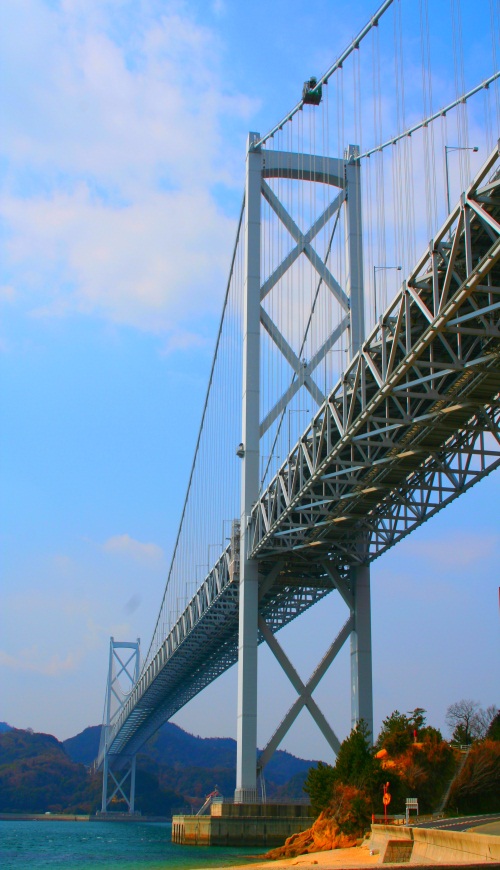

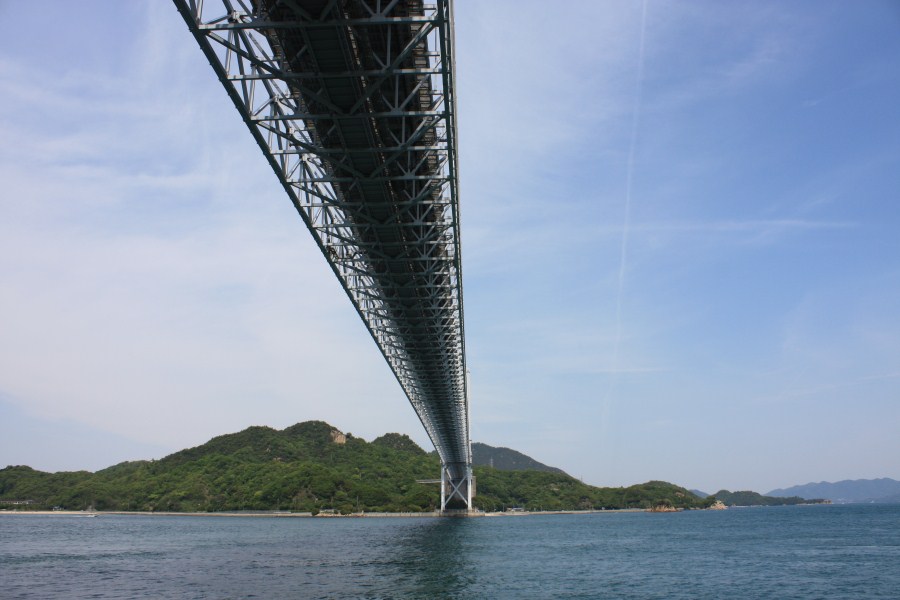

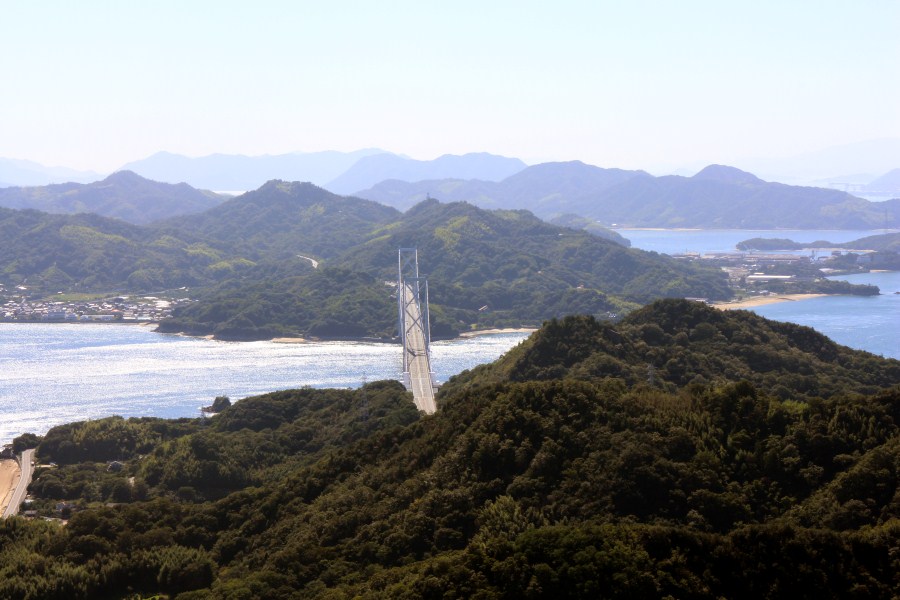

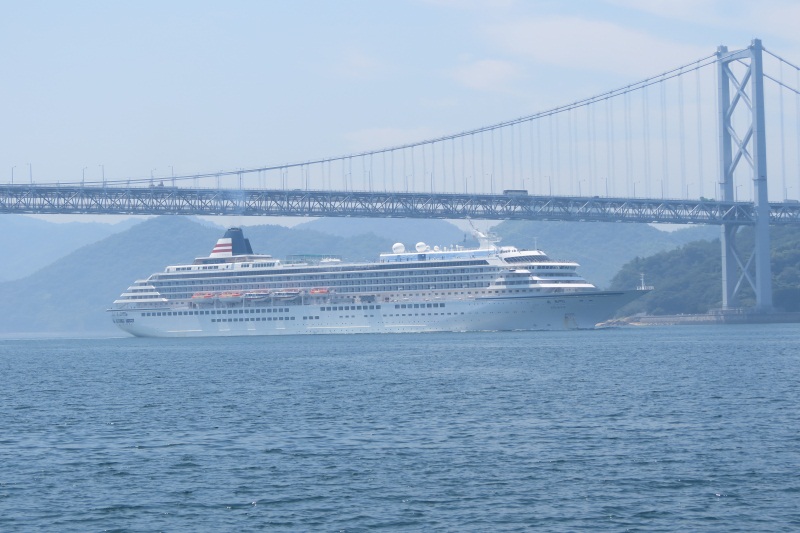

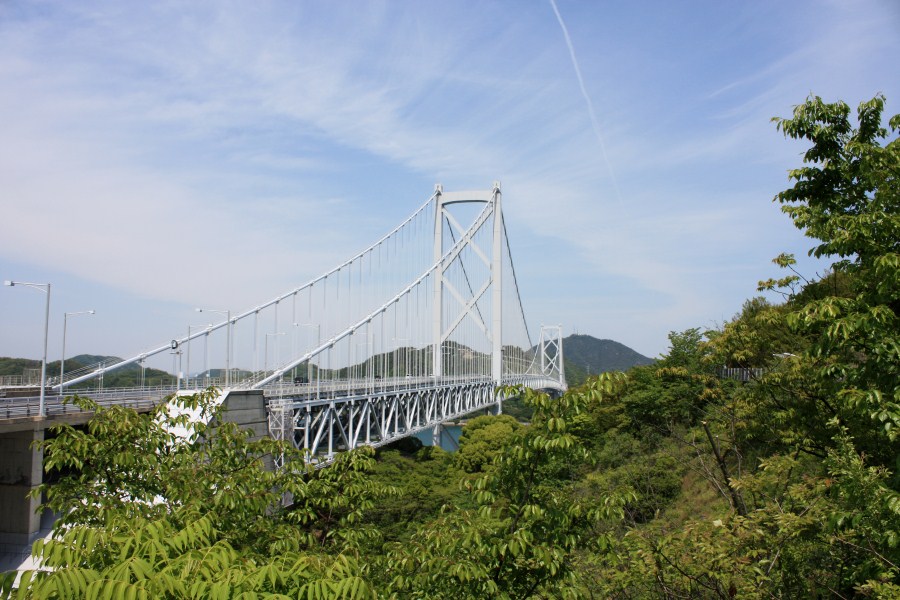

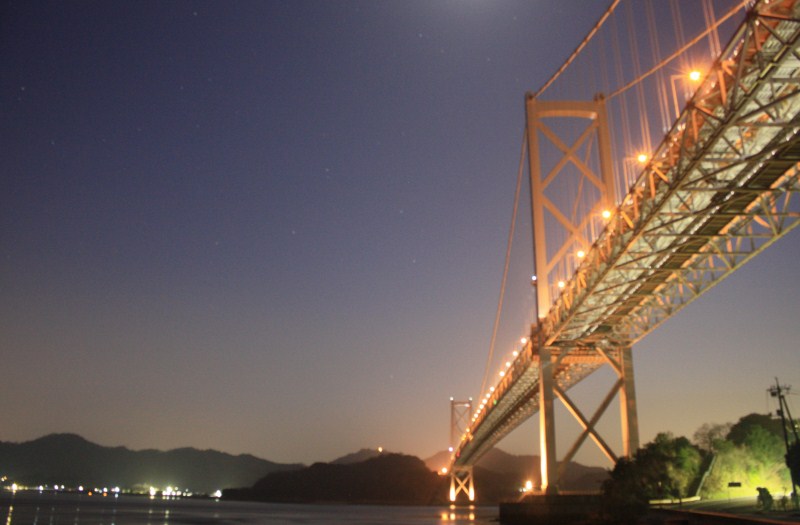

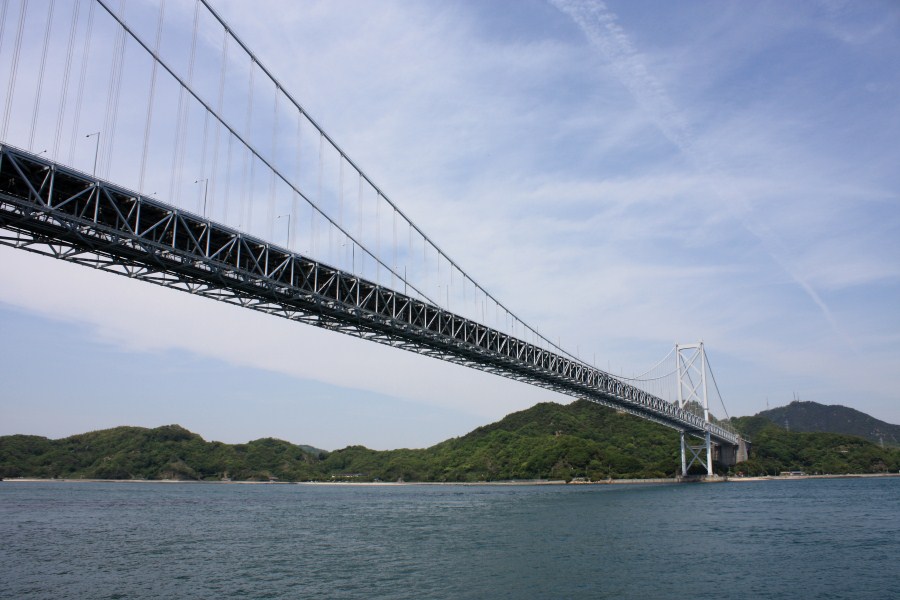

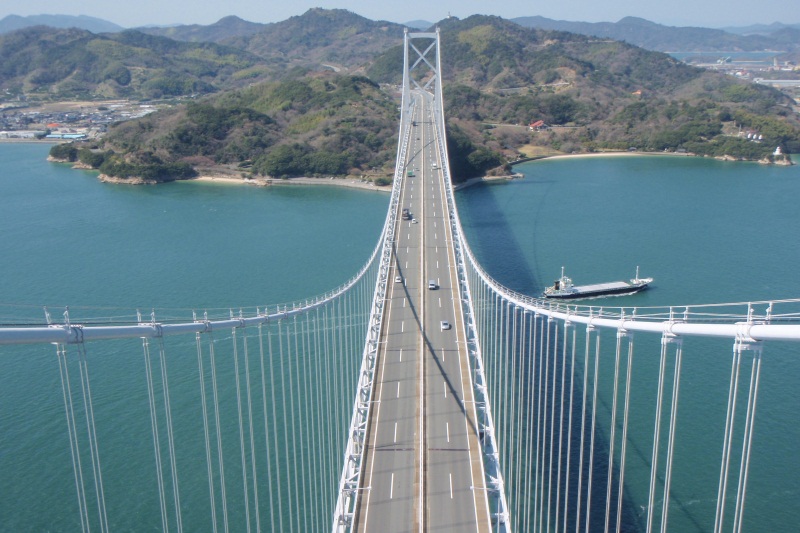

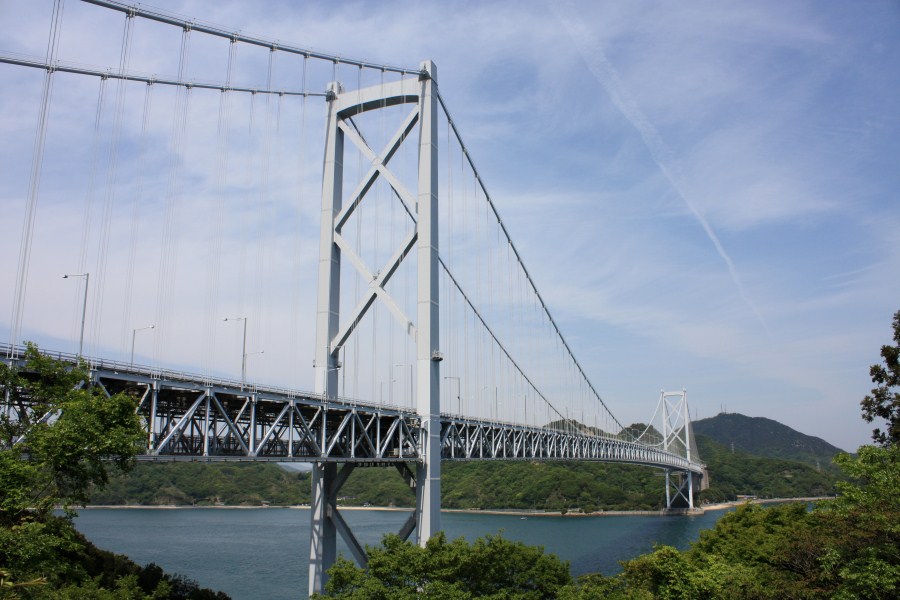

因島大橋 写真ギャラリー

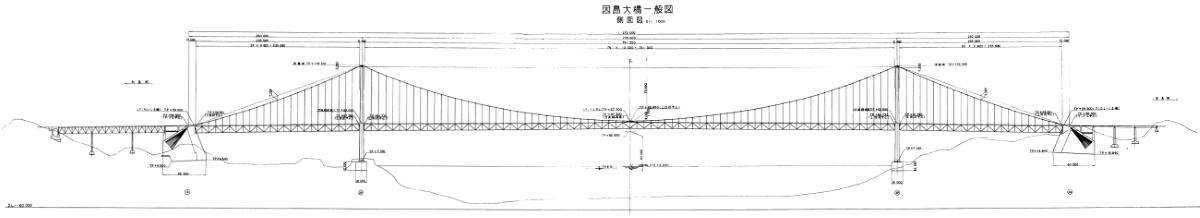

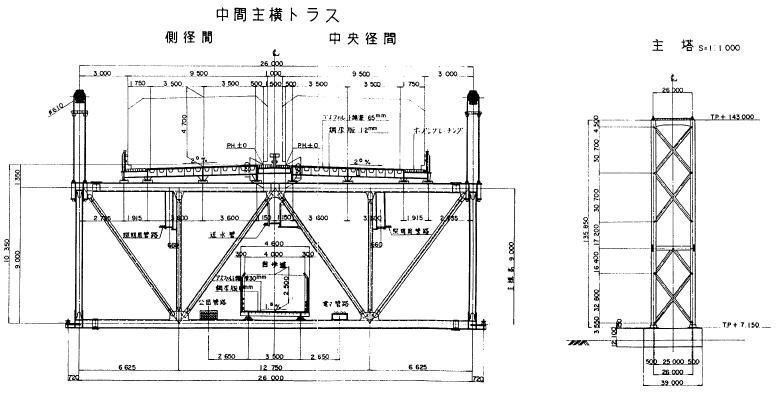

橋梁一般図

因島大橋橋梁一般図因島大橋橋梁一般図
